1 概述
该表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合GB/T 3505《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》国家标准, 符合GB/T 6062《产品几何量技术规范 （GPS）表面结构 轮廓法 接触（触针）式仪器的标称特性》并兼容美国、德国、日本、英国等国家的标准。适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
可测量工件范围：平面、外圆面、锥面、内孔、沟槽、曲面等（特殊表面需配适用传感器进行测量）
1.1 主要特点
● 主机、驱动器、传感器组合式结构，机电一体化设计，使用方便， 体积小，重量轻；
● 采用DSP 芯片进行控制和数据处理，速度快，功耗低；
● 支持蓝牙打印和手机APP 无线操作。
● 多参数Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,
u Rc,Ry,Rmax,Rmr。
● 豪华型仪器增加RPc、Rk、Rpk、Rvk、Mr1、Mr2 等参数；
● 160μm 大量程测量范围,豪华型 320μm。
● 480×320 TFT 彩色液晶显示器，数字/图形显示；高亮度，宽视角；
● 显示信息丰富、直观、可显示全部参数及图形；
● 兼容ISO、DIN、ANSI、JIS 多个国家标准；
● 内置 3200mAh 锂电池及充电控制电路，容量高、无记忆效应；
● 有剩余电量指示图标，提示用户及时充电；
● 可显示充电过程指示，操作者可随时了解充电程度
● 连续工作时间大于 20 小时
● 超大容量数据存储，可存储 100 组原始数据及波形。
● 实时时钟设置及显示，方便数据记录及存储。
● 具有自动休眠、自动关机等节电功能
● 可靠防电机走死电路及软件设计
● 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
● 人体工学壳体设计，坚固、小巧、便携、可靠性高。
● 中/英文语言选择；
● 可连接电脑和打印机；
● 可打印全部参数或打印用户设定的任意参数。
● 校准样块采用光学玻璃基体，精度高，不易划伤，使用寿命长。
● 可选配曲面传感器、小孔传感器、深槽传感器、极小孔传感器， 测量平台、传感器护套、接长杆，高度尺支架，磁性表座支架等附件。
1.2 测量原理
本仪器在测量工
件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内
部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP 芯片对采集的数据进行数字滤波和参数计算，测量结果在显示器上给出， 也可在打印机上输出，还可以与PC 机进行通讯。

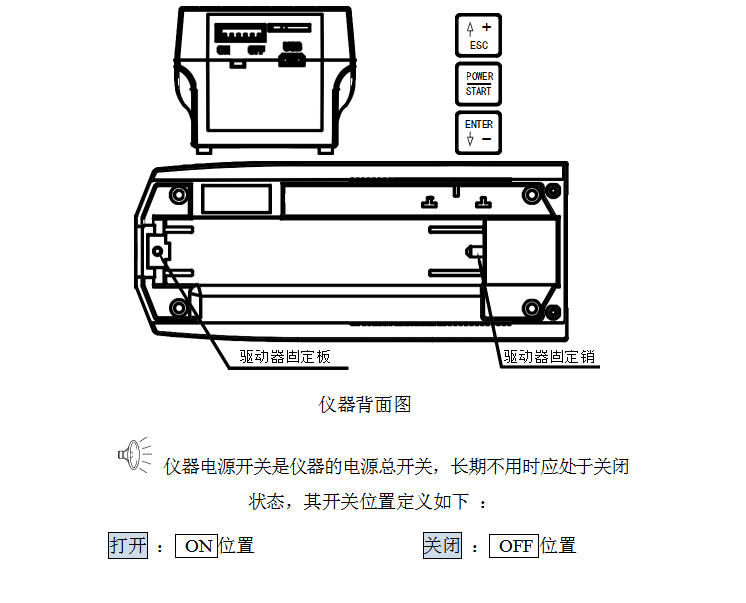

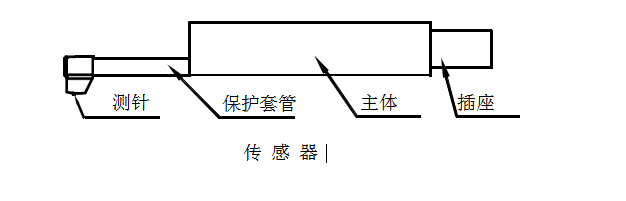

1.3 仪器各部分名称
