CST-50冲击试样投影仪

所属分类：冲击试验机
点击次数：
发布日期：2018-12-07
在线询价

详细介绍

CST—50夏比投影仪是我公司根据广大用户的实际需要和GB/T229—1994《金属夏比冲击试验方法》中对冲击试样缺口要求而开发的一种专用于检验夏比V型和U型缺口加工质量的光学仪器，该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上，与投影屏上的冲击试样V型和U型缺口标准样板图对比，以确定被检测的试样缺口是否合格。其优点是操作简便，对比直观。

二、工作原理

本投影仪光源发出的光线经聚光镜照射到被测物体，再以物镜将被照射物体放大的轮廓投射到投影屏上。

根据需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再通地一系列光学元件将被测试样缺口轮廓清晰地投射到投影屏上。物体经二次放大和二次反射成正像，在投影屏上所看到的图形与实际试样放置的方位一致。

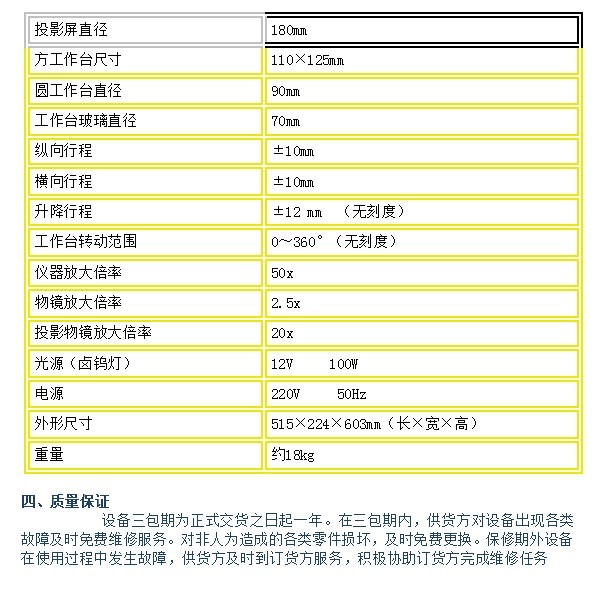

三、主要参数
